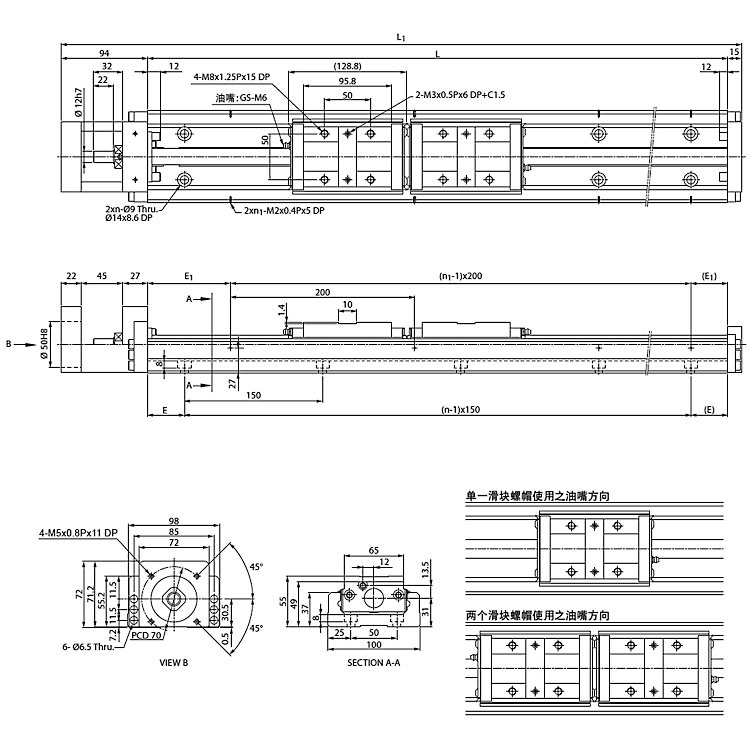

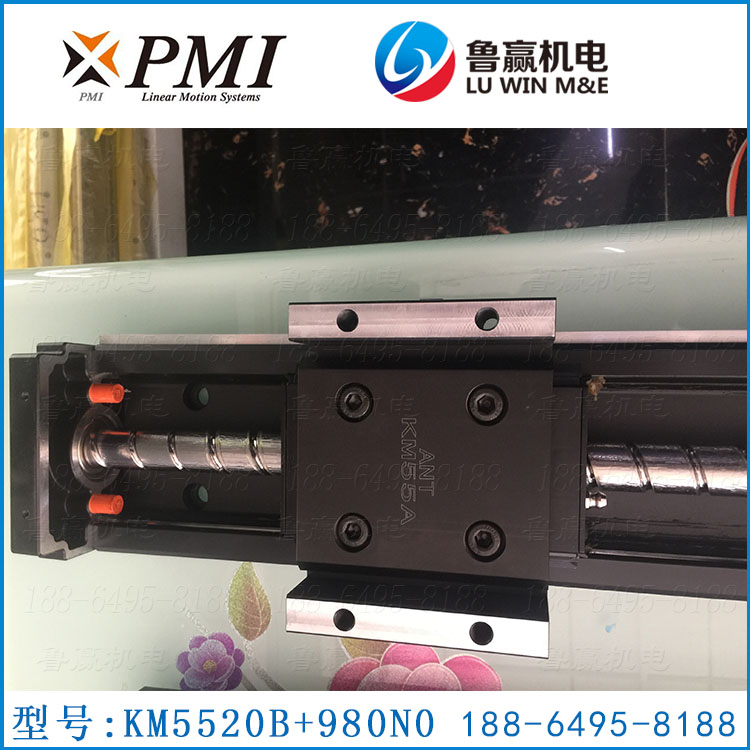

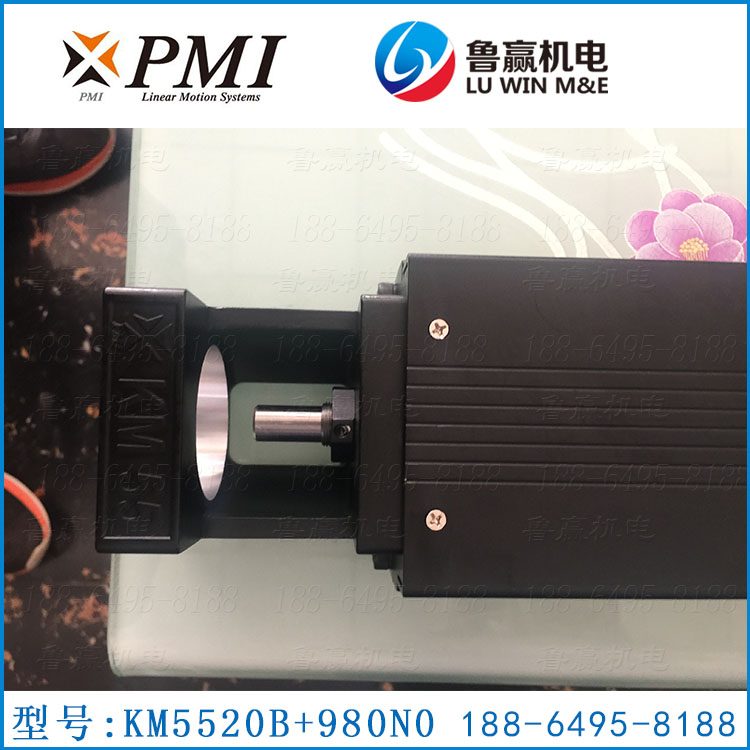

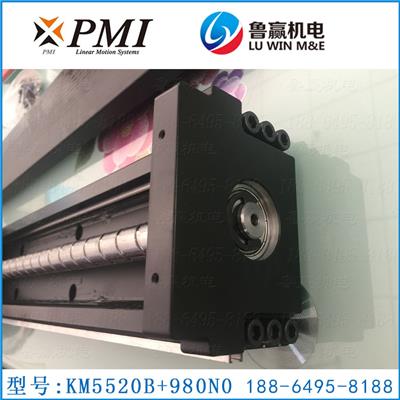

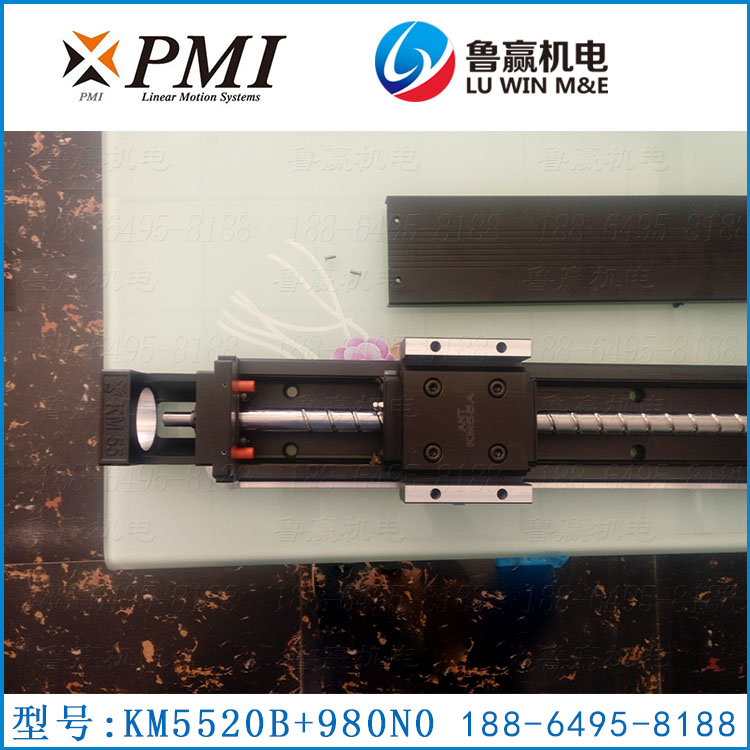

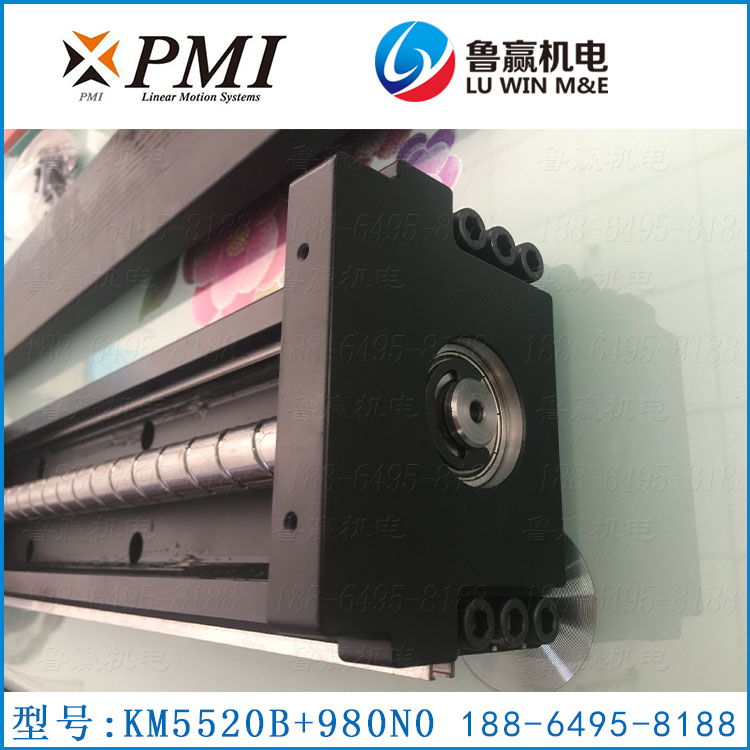

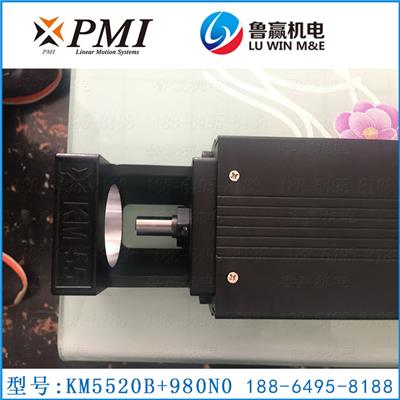

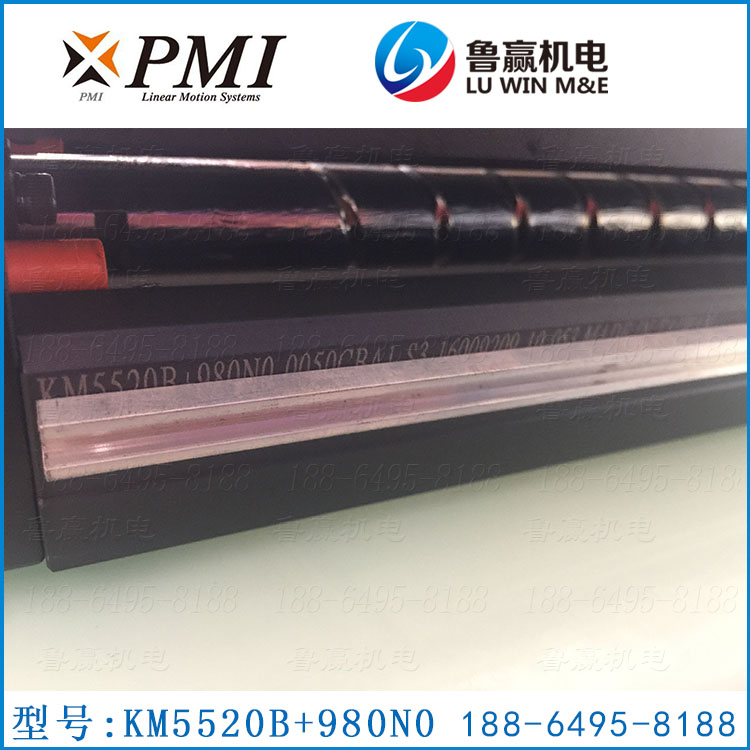

KM55标准型(A、B型) 尺寸表

单位:mm

轨道长度L	总长度L1	最大行程范围		E	n	E1	n1	总重量 (kg)
		A型	B型					A型	B型

980	1089	828	699	40	7	90	5	19.90	21.62
1080	1189	928	799	15	8	40	6	21.36	23.35
1180	1289	1028	899	65	8	90	6	23.36	25.08
1280	1389	1128	999	40	9	40	7	25.09	26.81
1380	1489	1228	1099	15	10	90	7	26.82	28.54

注: B型的最大行程为两个滑块螺帽紧密连接的数值

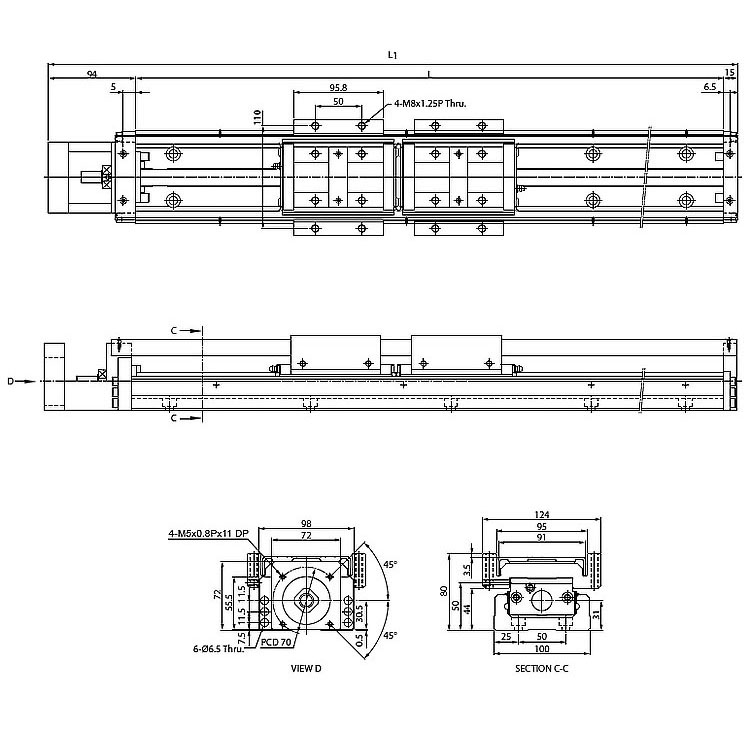

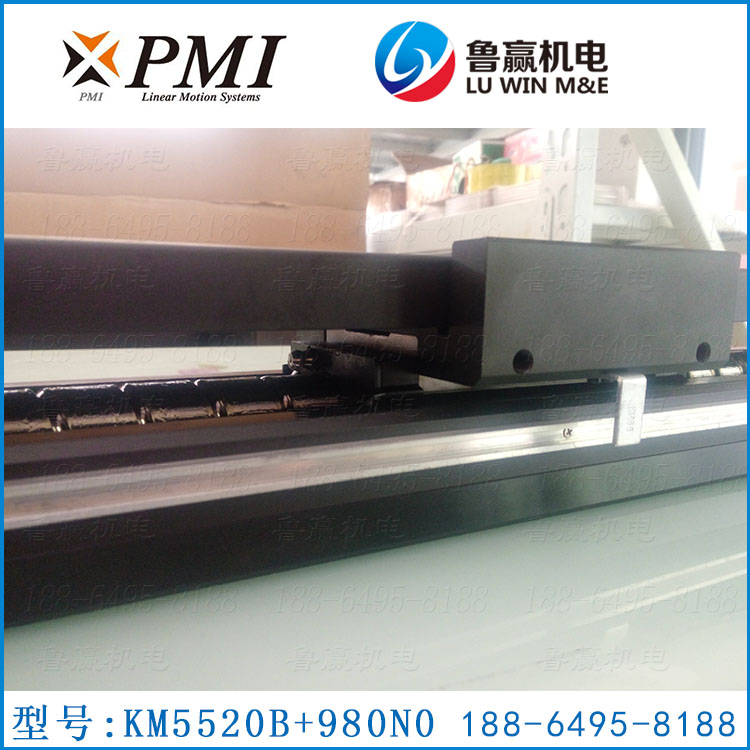

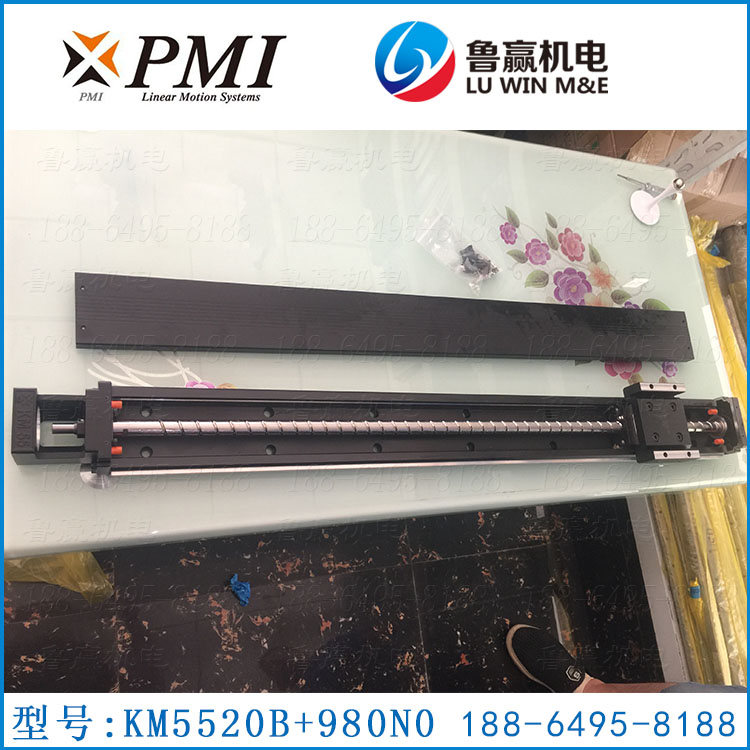

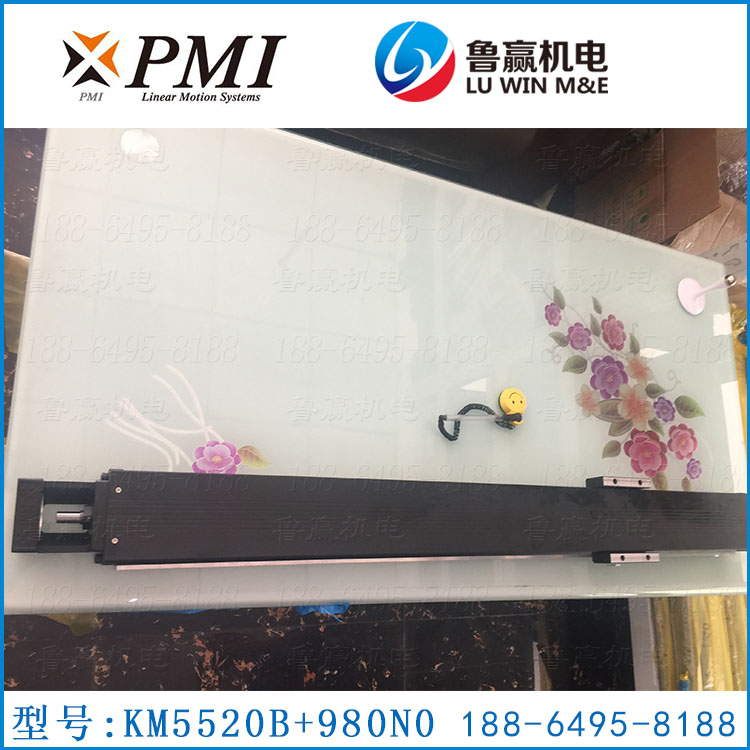

KM55防护罩型(A、B型) 尺寸表

单位:mm

轨道长度L	总长度L1	最大行程范围		总重量 (kg)
		A型	B型	A型	B型

KM55 PDF-3D文档

KM线性模组官方原文件为（.stp）格式3D模型文档，很多客户无法直接查看，应广大客户要求，山东鲁赢机电工作人员经过技术处理，将.stp文件转换为PDF文档，以方便客户查看，请使用专业pdf阅读软件 Adobe Acrobat Reader DC（免费） 打开KM线性模组系列PDF文档，大部分国产浏览器和PDF阅读软件不支持PDF-3D格式文档。→点击转到Adobe Acrobat Reader DC 官方下载地址

注：部分型号为普通cad平面图转换，为平面参数图，非3D模型图，如需官方.stp原图请联系客服。

单位:mm

型号		轨道长度
标准型	A型	980	1080	1180	1280	1380	-
	B型	980	1080	1180	1280	1380	-
防护罩型	A型	980	1080	1180	1280	1380	-
	B型	980	1080	1180	1280	1380	-

注：部分浏览器含有PDF阅读插件，点击链接后为浏览器预览页面，但是大部分浏览器不支持PDF-3D格式，请下载本公司提供的PDF文档后，使用专业pdf阅读软件 Adobe Acrobat Reader DC（免费）打开文档，以免给您的查看带来不便。→点击转到Adobe Acrobat Reader DC 官方下载地址
