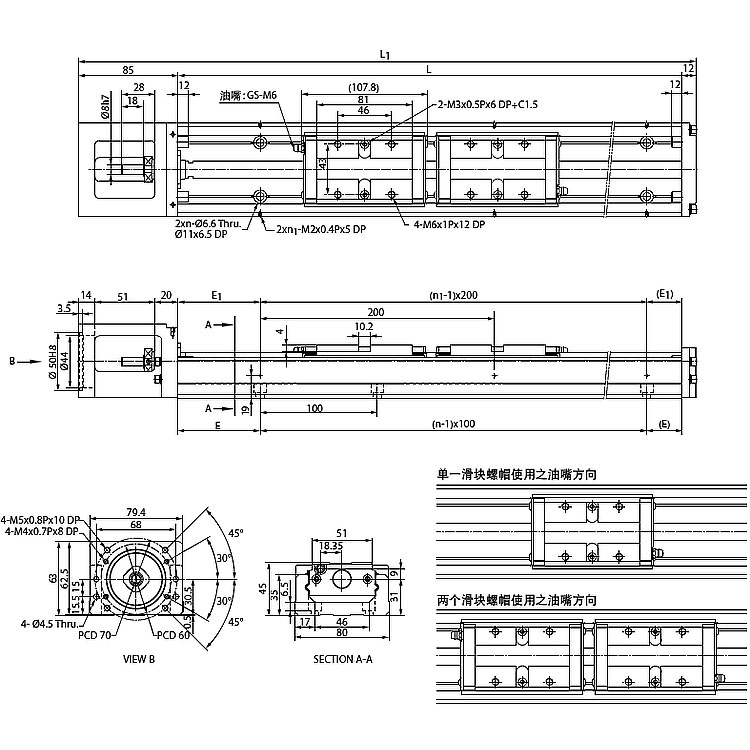

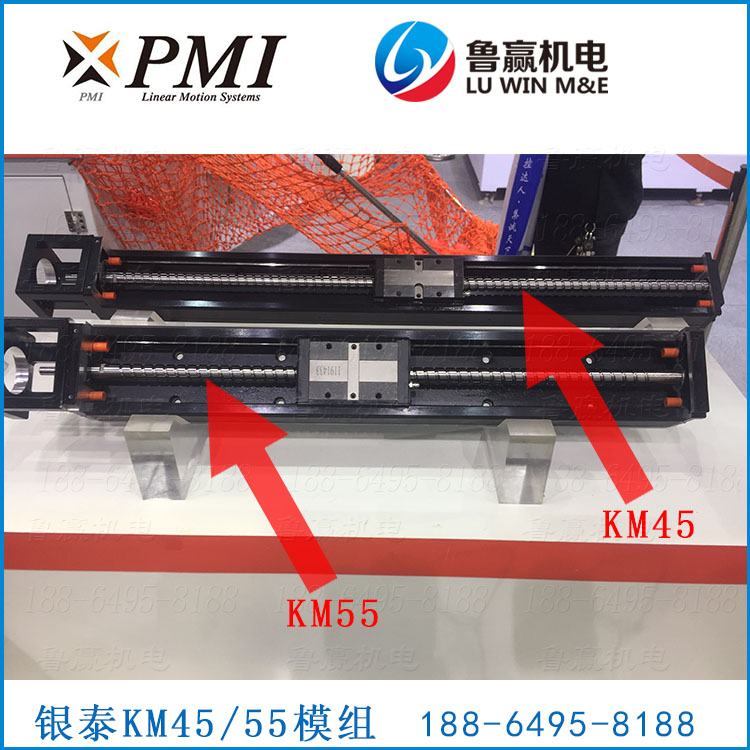

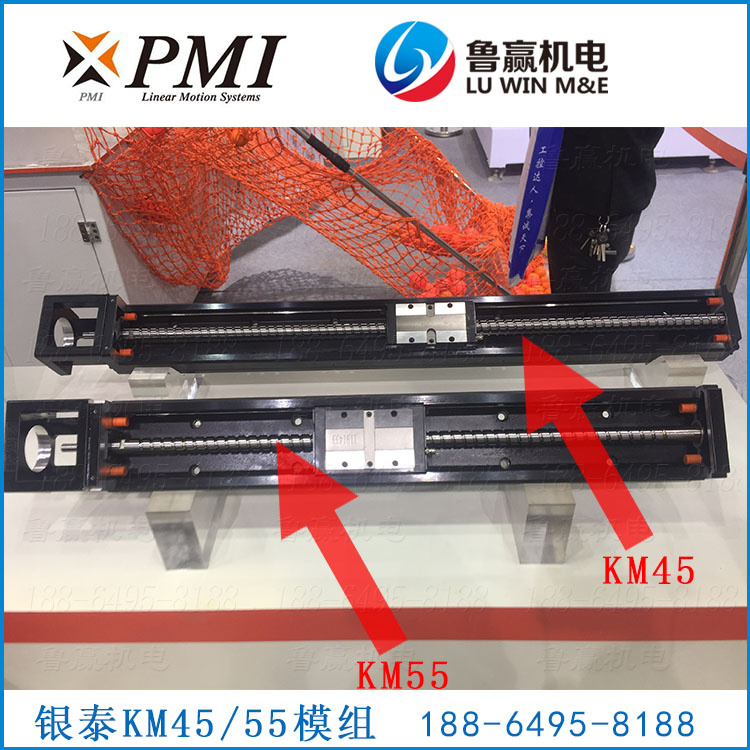

KM45标准型(A、B型) 尺寸表

单位:mm

轨道长度L	总长度L1	最大行程范围		E	n	E1	n1	总重量 (kg)
		A型	B型					A型	B型

340	437	208.2	100.4	70	3	70	2	6.78	7.98
440	537	308.2	200.4	70	4	20	3	8.07	9.27
540	637	408.2	300.4	70	5	70	3	9.37	10.57
640	737	508.2	400.4	70	6	20	4	10.68	11.88
740	837	608.2	500.4	70	7	70	4	12.08	13.28
840	937	708.2	600.4	70	8	20	5	13.2	14.4
940	1037	808.2	700.4	70	9	70	5	14.37	15.57

注: B型的最大行程为两个滑块螺帽紧密连接的数值

KM45防护罩型(A、B型) 尺寸表

单位:mm

轨道长度L	总长度L1	最大行程范围		总重量 (kg)
		A型	B型	A型	B型

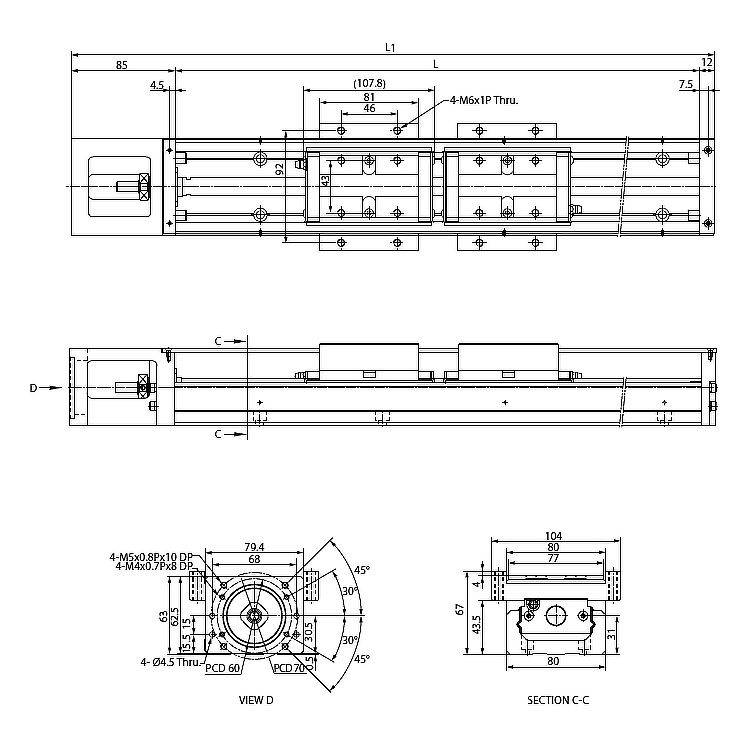

KM45标准型(C、D型) 尺寸表

单位:mm

轨道长度L	总长度L1	最大行程范围		E	n	E1	n1	总重量 (kg)
		C型	D型					C型	D型

340	438	244.7	173.4	70	3	70	2	6.38	7.18
440	538	344.7	273.4	70	4	20	3	7.67	8.47
540	638	444.7	373.4	70	5	70	3	8.97	9.77
640	738	544.7	473.4	70	6	20	4	10.28	11.08
740	838	644.7	573.4	70	7	70	4	11.68	12.48
840	938	744.7	673.4	70	8	20	5	12.78	13.58
940	1038	844.7	773.4	70	9	70	5	13.97	14.77

注: D型的最大行程为两个滑块螺帽紧密连接的数值

KM45防护罩型(C、D型) 尺寸表

单位:mm

轨道长度L	总长度L1	最大行程范围		总重量 (kg)
		C型	D型	C型	D型

KM45 PDF-3D文档

KM线性模组官方原文件为（.stp）格式3D模型文档，很多客户无法直接查看，应广大客户要求，山东鲁赢机电工作人员经过技术处理，将.stp文件转换为PDF文档，以方便客户查看，请使用专业pdf阅读软件 Adobe Acrobat Reader DC（免费） 打开KM线性模组系列PDF文档，大部分国产浏览器和PDF阅读软件不支持PDF-3D格式文档。→点击转到Adobe Acrobat Reader DC 官方下载地址

注：部分型号为普通cad平面图转换，为平面参数图，非3D模型图，如需官方.stp原图请联系客服。

单位:mm

型号		轨道长度
标准型	A型	340	440	540	640	740	940
	B型	340	440	540	640	740	940
	C型	340	440	540	640	740	940
	D型	340	440	540	640	740	940
防护罩型	A型	340	440	540	640	740	940
	B型	340	440	540	640	740	940
	C型	340	440	540	640	740	940
	D型	340	440	540	640	740	940

注：部分浏览器含有PDF阅读插件，点击链接后为浏览器预览页面，但是大部分浏览器不支持PDF-3D格式，请下载本公司提供的PDF文档后，使用专业pdf阅读软件 Adobe Acrobat Reader DC（免费）打开文档，以免给您的查看带来不便。→点击转到Adobe Acrobat Reader DC 官方下载地址
