FR2500A

LOADING IMAGES

FR2500A

产品用途：
可应用于固定滑台、定位及防止震动、机械挡停器等领域中的线性滑轨（导轨）及线性光轴等设备的挡停或者固定。
注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。

产品参数

PDF产品书

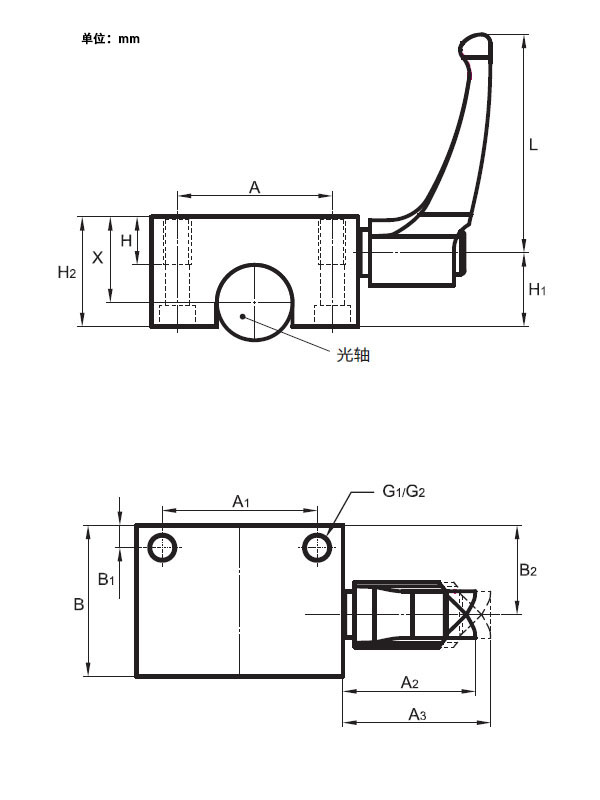

产品参数

	Type	参数

	A	78
	A1	60
	A2	38.5
	A3	42
	B	52
	B1	9
	B2	31
	X	30
	H	16
	H1	26
	H2	38
	G1	M10
	G2(*2)	M8
	L	63
	适合轴径	25
	紧固扭矩N.m	7
	夹紧力(*1)N	1500
	质量Kg	1.0

*1：按照所示的紧固扭矩拧紧后的值。

*2：从下方固定时的螺纹公称直径。
