产品用途：
- IRSO 台湾飞梭 GR线性模组（单轴机械手）系列产品专用工作台。
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。

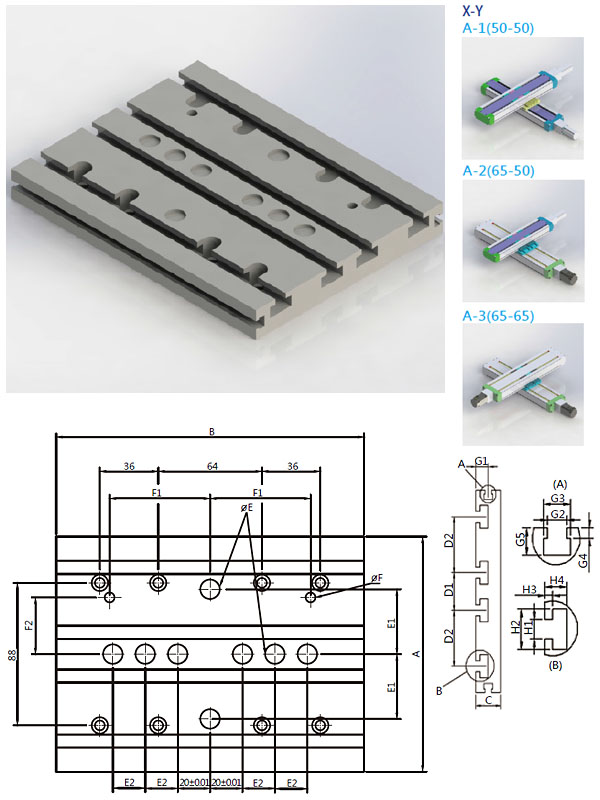

A形式工作台参数
|
A |
110 |
145 |
|
B |
155 |
190 |
|
C |
18 |
20 |
|
D1 |
20 |
27 |
|
D2 |
20 |
40 |
|
φE |
φ9-2.1深 |
φ12-2.1深 |
|
E1 |
- |
40 |
|
E2 |
20 |
20 |
|
φF |
φ5-10深 |
φ6-12深 |
|
F1±0.01 |
46.0 |
62.0 |
|
F2±0.01 |
42 |
35 |
|
G1 |
9 |
10 |
|
G2 |
5.2 |
5.2 |
|
G3 |
7.3 |
7.3 |
|
G4 |
2.5 |
2.5 |
|
G5 |
4.8 |
6.6 |
|
H1 |
6 |
8 |
|
H2 |
12.0 |
16.5 |
|
H3 |
3.5 |
3.5 |
|
H4 |
9.5 |
10.5 |
|
选用
型号 |
A-1
- |
A-2
A-3 |

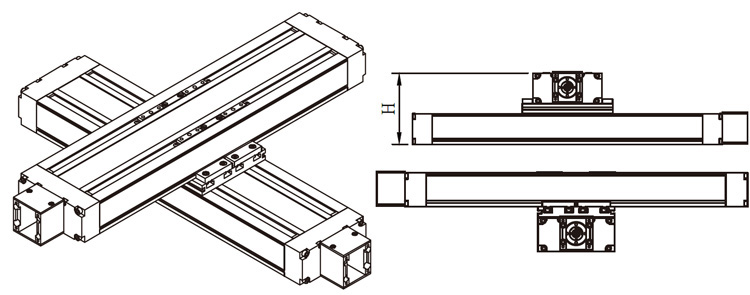

A系列工作台结构示意图
|
|
|
|
| GR-A系列 |
|
GR65-65 |
149 |
|
GR65-50 |
134 |
|
GR50-50 |
116 |

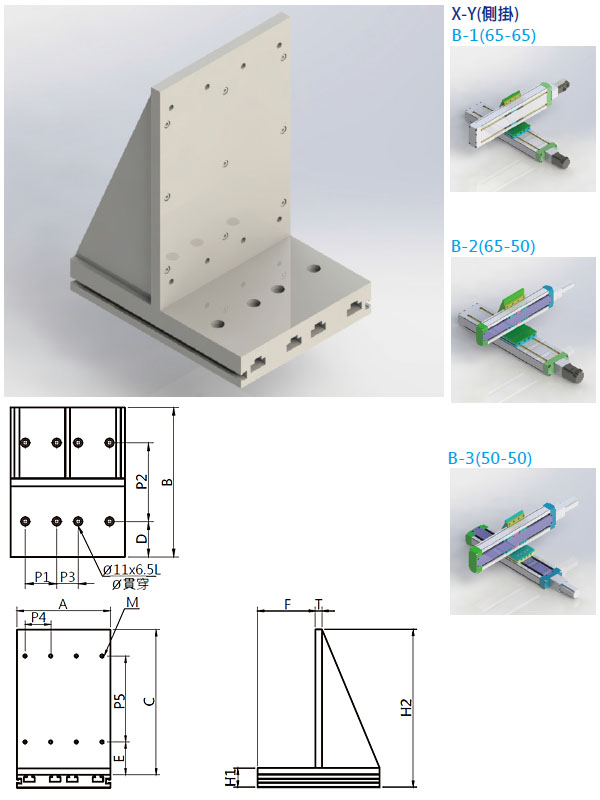

B形式工作台参数
|
Type |
B-1 |
B-2 |
B-3 |
|
NO. |
GR
65-65 |
GR
65-50 |
GR
50-50 |
|
A |
145 |
145 |
110 |
|
B |
190 |
190 |
155 |
|
C |
220 |
226 |
180.5 |
|
D |
45 |
45 |
20 |
|
E |
31.2 |
41.1 |
16.25 |
|
F |
90 |
90 |
72.5 |
|
T |
10 |
10 |
10 |
|
P1 |
40 |
40 |
20 |
|
P2 |
100 |
100 |
115 |
|
P3 |
27 |
27 |
20 |
|
P4 |
40 |
40 |
30 |
|
P5 |
167.6 |
133.8 |
138 |
|
M |
M6 |
M6 |
M5 |
|
H1 |
30 |
30 |
28 |
|
H2 |
240 |
246 |
198.50 |

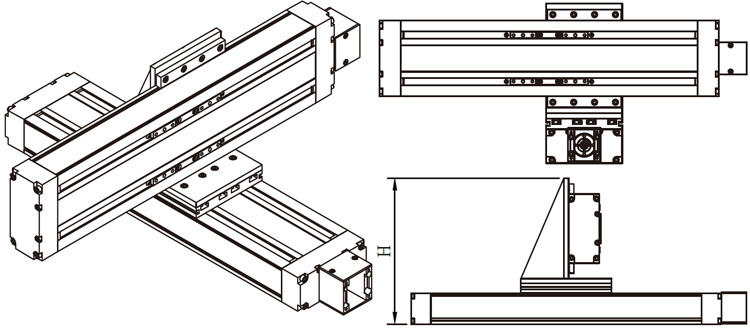

B系列工作台结构示意图
|
|
|
|
| GR-B系列 |
|
GR65-65 |
305 |
|
GR65-50 |
311 |
|
GR50-50 |
248.5 |

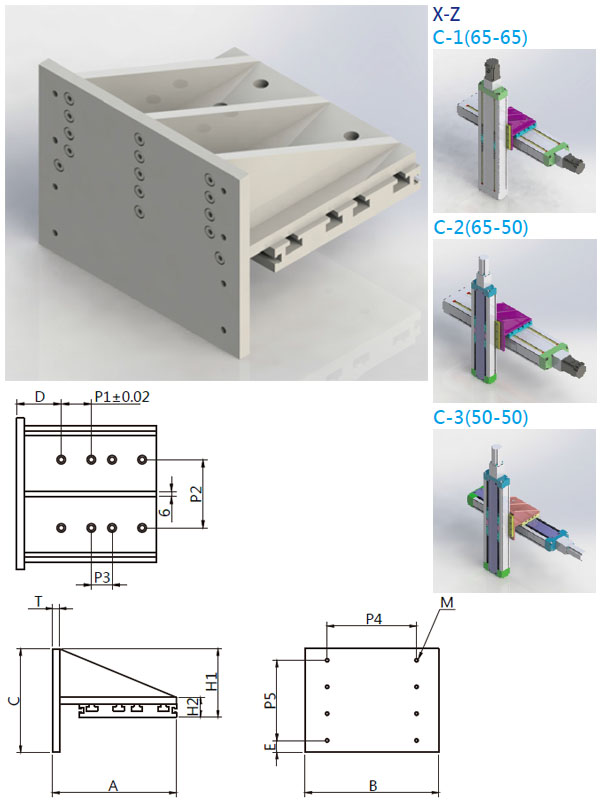

C形式工作台参数
|
Type |
C-1 |
C-2 |
C-3 |
|
NO. |
GR
65-65 |
GR
65-50 |
GR
50-50 |
|
A |
185 |
185 |
160 |
|
B |
200 |
200 |
155 |
|
C |
155 |
155 |
142 |
|
D |
59 |
59 |
75 |
|
E |
17.5 |
17.5 |
30.3 |
|
F |
- |
- |
- |
|
T |
10 |
10 |
10 |
|
P1 |
40 |
40 |
20 |
|
P2 |
90 |
90 |
115 |
|
P3 |
27 |
27 |
20 |
|
P4 |
167.6 |
133.8 |
139.2 |
|
P5 |
120 |
120 |
90 |
|
M |
M6 |
M6 |
M5 |
|
H1 |
102.5 |
102.5 |
94 |
|
H2 |
30 |
30 |
28 |

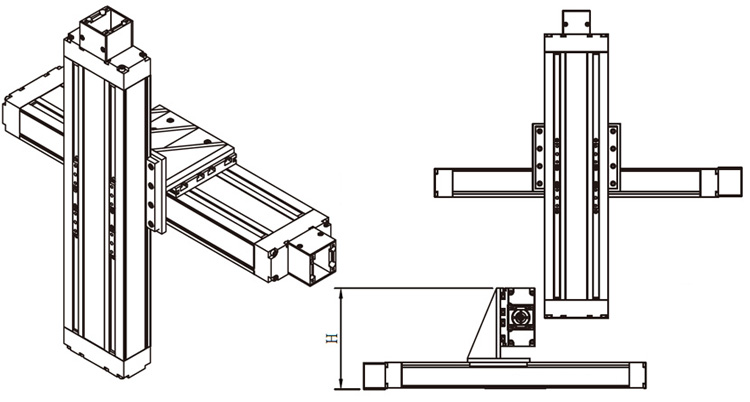

C系列工作台结构示意图
|
|
|
|
| GR-C系列 |
|
GR65-65 |
249 |
|
GR65-50 |
234 |
|
GR50-50 |
209.5 |
