300、400

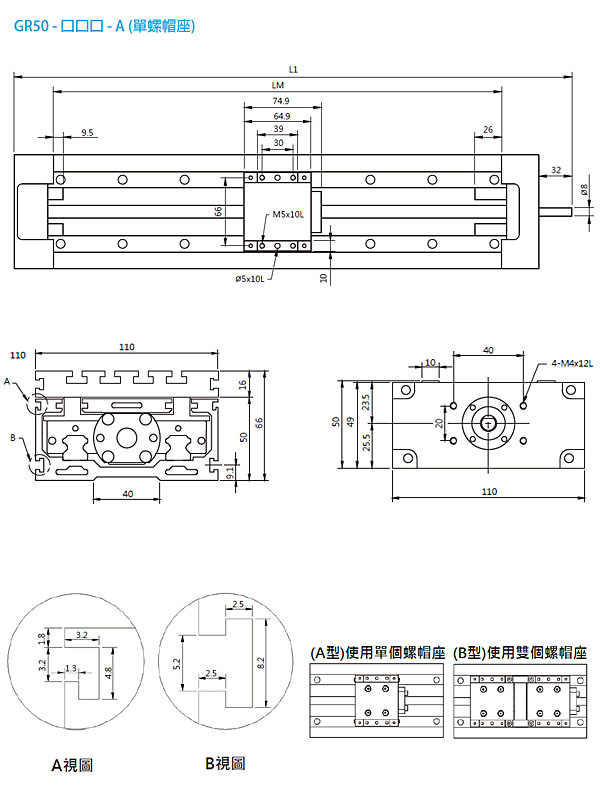

A:单螺帽（滑块）座
B:双螺帽（滑块）座
05、10
| 滑轨 长度 LM (mm) |
总 长度 L1 (mm) |
有效行程(mm) | ||
|---|---|---|---|---|
| A型 | B型 | |||
| 384 | 490 | 235 | 150 | |
| 434 | 540 | 285 | 200 | |
| 534 | 640 | 385 | 300 | |
| 634 | 740 | 485 | 400 | |
| 734 | 840 | 585 | 500 | |
| 834 | 940 | 685 | 600 | |
| 934 | 1040 | 785 | 700 | |
| 型号 | 螺纹 | 孔数 | 尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | ||||
| GR50 | M5 | 4 | 107 | 8.5 | 30 | 10 | 0.5 | 26.3 | 21 | 7 | |
| M5 | 4 | 77 | 8.5 | 20 | 10 | 0.5 | 26.3 | 21 | 7 | ||
| GR65 | M6 | 2 | 62 | 11 | 40 | 11 | 0.5 | 26.3 | 21 | 9.7 | |
| M6 | 4 | 142 | 11 | 40 | 10 | 0.5 | 26.3 | 21 | 9.7 | ||
